Kāpēc materiālu izvēlei ir nozīme mūsdienu atverēs
Logs vai durvis ir vairāk nekā rāmis ap stikla rūti. Tas ir daļa no ēkas norobežojošās konstrukcijas, ietekmē to, kā cilvēki izjūt iekšējo telpu, un tam ir jāstrādā ar atkārtotiem atvēršanas cikliem, mainīgas temperatūras, vēja spiediena, lietus, saules gaismas un ikdienas tīrīšanas.
Tāpēc materiālu izvēle jāapsver kopā ar sistēmas projektēšanu. Alumīnijs ir pievilcīgs arhitektūras pielietojumam, jo tas piedāvā noderīgu stiprības, izmēru stabilitātes, ražošanas elastības un salīdzinoši zema konstrukcijas svara kombināciju. To var arī izspiest sarežģītās sekcijās, ļaujot dizaineriem un ražotājiem vienā saskaņotā profilu sistēmā integrēt kameras, stiklojuma kabatas, drenāžas celiņus, blīves, stiprinājumu atrašanās vietas un citus funkcionālos elementus.
Dzīvojamajam projektam tas var izpausties kā šauras skata līnijas un praktiska ventilācija. Komerciālajai ēkai prioritātes var novirzīties uz lielākām stiklotām zonām, atkārtotiem atvēršanas cikliem, spēcīgāku aparatūru vai stingrāku gaisa un ūdens kustības kontroli. Piekrastes vidē virsmas aizsardzība un izturība pret koroziju kļūst īpaši svarīga. Reģionā ar spēcīgu vēju profila ģeometrija, armatūra, stikla izvēle un enkurošana ir pelnījusi īpašu uzmanību.
Profili pārnes slodzes no stiklojuma, aparatūras, vēja spiediena un darbības spēkiem uz ēkas konstrukciju.
Rāmji, blīves, drenāžas kanāli un stiklojums darbojas kopā, lai ierobežotu nevēlamu gaisa un ūdens kustību.
Profila izmēri, redzamības līnijas, apdare, krāsa un atvēruma stils ietekmē fasādes vizuālo valodu.
Aparatūra un rāmja ģeometrija nosaka, cik viegli ierīce atveras, aizveras, bloķējas, ventilējas un paliek līdzināta.
Tāpēc spēcīgākās sistēmas nenosaka viena iezīme. Sniegums nāk no koordinācijas. Augstas kvalitātes sakausējums nevar kompensēt sliktu drenāžu. Spēcīgs rāmis nevar izveidot uzticamu blīvējumu, ja vērtnes ģeometrija ir neprecīza. Lielisks stikls nevar pārvarēt slikti uzstādītu perimetra savienojumu. Pilns komplekts jāuzskata par vienu konstruētu atveri.
Izpratne par strukturālo sistēmu
Alumīnija atvēruma pamata strukturālā loģika ir vienkārša: ekstrudēti profili veido rāmi un pārvietojamās sekcijas, stiklojums tiek turēts tam paredzētajās kabatās, aparatūra ir novietota pastiprinātās vietās, un blīvējuma komponenti aizver paredzētās spraugas starp fiksētajām un kustīgajām daļām.
Tas, kas padara sistēmu sarežģītu, ir šo elementu mijiedarbība. Profils, kas izskatās kompakts no ārpuses, var saturēt vairākas iekšējās kameras. Šīs kameras var palīdzēt nodrošināt stingrību, drenāžas maršrutu, stiprinājumu novietošanu vai termisko atdalīšanu. Tāpēc faktiskā profila ģeometrija var pastāstīt daudz noderīgāku tehnisko stāstu nekā tikai redzamā virsma.
Fiksēti rāmji un darbināmas sekcijas
Fiksētais perimetra rāmis nodrošina savienojumu starp atveri un sienu. Tam ir jāsaglabā sava ģeometrija, vienlaikus izturot caur vērtni un stiklojumu pārnestās slodzes. Turpretim darbināmajām sekcijām ir jāsabalansē stingrība ar kustību. To izmēriem jāpaliek pietiekami stabiliem, lai aparatūra darbotos pareizi un blīves uzturētu pastāvīgu kontaktu.
Stiklojuma kabata
Stiklojuma kabata nosaka, kā stikls tiek novietots, atbalstīts, noturēts un noslēgts. Labi izstrādāta kabata pareizi atbalsta stiklu, atstājot vietu blīvēm, iestatīšanas blokiem, drenāžas nodrošināšanai un nepieciešamajam stikla biezumam. Pirms izgatavošanas vienmēr ir jāpārbauda stikla veidojuma un profilu sistēmas savietojamība.
Savienojumi un savienojuma punkti
Vizuālas salīdzināšanas laikā stūru savienojumi un mehāniskie savienojumi bieži tiek ignorēti, jo tie nav visredzamākā gatavās atveres daļa. Tomēr tie var ietekmēt izlīdzināšanu, stingrību, blīvējuma nepārtrauktību un ilgstošu darbību. Precīzai griešanai un precīzai stūru montāžai ir nozīme, jo īpaši, ja vienlaidu fasādē ir uzstādītas vairākas vienības.
Projektu komandām viens noderīgs ieradums ir pieprasīt pilnīgu griezuma zīmējumu, nevis novērtēt kadru tikai no fotogrāfijām. Sadaļā vienā skatā var atklāt profila dziļumu, kameras izvietojumu, iestiklojuma pielaidi, termiskās barjeras atrašanās vietu, drenāžas trasi, blīves pozīciju un aparatūras saskarni.
Alumīnija logi un durvisvislabāk tiek saprasti kā inženiertehniskie mezgli. Frāze var izklausīties vienkārši, taču faktiskā tehniskā sistēma var ievērojami atšķirties atkarībā no profilu sērijas, atvēršanas stila, sakausējuma, stikla, termiskās konstrukcijas, blīvēm un vides prasībām.
Kā sakausējuma izvēle ietekmē veiktspēju
Ne visiem alumīnija profiliem ir vienādas mehāniskās īpašības. Sakausējumu saime un rūdījums ietekmē izturību, ražīgumu, pagarinājumu, apstrādes reakciju un veidu, kā profilu var veidot atbilstoši noteiktai slodzes prasībām.
Arhitektūras sistēmām divas bieži aplūkotās pakāpes ir 6063-T5 un 6061-T6. Tie nav savstarpēji aizvietojami katrā lietojumprogrammā. Pareizā izvēle ir atkarīga no nepieciešamās profila ģeometrijas, slodzes stāvokļa, izgatavošanas metodes un projekta specifikācijas.
| Materiāla pakāpe | Tipisks raksturs | Tipisks dizaina apsvērums | Kur tas var būt noderīgi |
|---|---|---|---|
| 6063-T5 | Spēcīga profila ekstrūzijas piemērotība ar labām virsmas apdares īpašībām | Noderīgs daudziem tradicionāliem arhitektūras profiliem un detalizētām ekstrūzijas formām | Dzīvojamās un vispārējās tirdzniecības sistēmas |
| 6061-T6 | Lielāka mehāniskā izturība un spēcīgāks nestspējas potenciāls | Var atbalstīt stingrākas konstrukcijas prasības, ja tās ir pareizi izstrādātas | Lielākas sekcijas, smagāks stiklojums vai lietojumi, kuriem nepieciešama lielāka konstrukcijas jauda |
Spēks ir tikai viens atlases kritērijs
Spēcīgāks sakausējums automātiski nerada labāku atvērumu. Ja profils ir nevajadzīgi smags paredzētajam darbam, citas sistēmas daļas var nekļūt labākas tikai tāpēc, ka materiāla izturība ir augstāka. Joprojām ir jānovērtē profila ģeometrija, sienu biezums, laidums, balstu atstatums, stikla svars, aparatūras izvietojums un enkurojums.
Noderīgāks jautājums nav “kurš sakausējums ir spēcīgākais?” bet "Kurš sakausējums atbalsta nepieciešamo dizainu ar atbilstošu ģeometriju un ražošanas konsekvenci?" Šī maiņa noved pie labākiem inženiertehniskiem lēmumiem, jo tā savieno materiāla īpašības ar faktiskajiem lietošanas apstākļiem.
Materiāla izsekojamība un konsekvence
Lielākiem projektiem ir svarīga konsekvence starp ražošanas partijām. Izvēlētais sakausējums un rūdījums ir skaidri jādefinē tehniskajā specifikācijā, un ražošanas uzskaitei jāļauj atšķirt apstiprinātos materiālus no aizstājējiem. Konsekvence ir īpaši svarīga, ja profila apstrāde, anodēšana vai pārklāšana tiek veikta vairākos ražošanas posmos.
- Definējiet sakausējumu un rūdījumu:Izvairieties lietot plašus terminus, piemēram, “augstas stiprības alumīnijs” bez tehniskā apzīmējuma.
- Saskaņojiet sadaļu ar slodzi:Materiāla izvēle un profila ģeometrija jāapsver kopā.
- Pārskatiet ražošanas prasības:Griešana, apstrāde, savienošana un apdare var ietekmēt gatavās sastāvdaļas praktisko darbību.
- Sakārtojiet ierakstus:Materiālu specifikācijām jāatbilst ražošanas rasējumiem un pārbaudes dokumentācijai.
Kā darbojas rāmju sērijas un profila dziļums
Rāmju sērijas bieži izmanto, lai aprakstītu alumīnija profila nominālo platumu vai konstrukcijas saimi. Tie sniedz pircējiem un dizaineriem ērtu sākumpunktu salīdzināšanai, taču sērijas numurs vien nenosaka pilnīgu loga vai durvju veiktspēju.
Dziļāks rāmis var piedāvāt vairāk iekšējās telpas kamerām, stiklam, blīvēm, pastiprinājumiem vai termiski noturīgām sastāvdaļām. Kompaktāks profils var nodrošināt plānākas vizuālās proporcijas. Neviena pieeja nav vispārēji pārāka. Pareizais līdzsvars ir atkarīgs no ēkas, stiklojuma konfigurācijas, konstrukcijas laiduma, laikapstākļu iedarbības un projektēšanas mērķa.
| Dizaina mainīgais | Ko Tas ietekmē | Kāpēc tas ir svarīgi |
|---|---|---|
| Profila dziļums | Sekciju stingrība, stiklojuma izvietojums, sistēmas ģeometrija | Dziļākas sekcijas var nodrošināt papildu strukturālo un funkcionālo telpu |
| Sienas biezums | Vietējais stingums, apstrādes uzvedība, savienojuma stiprums | Neatbilstošs sadaļu dizains var radīt traucējumus vai sliktu aparatūras atbalstu |
| Kameras izkārtojums | Stiprums, drenāža, termiskā stratēģija | Iekšējā ģeometrija ietekmē vairāk nekā izskatu |
| Stiklojuma kabatas izmērs | Stikla savietojamība un blīvējuma izkārtojums | Rāmim pareizi jāatbalsta norādītā stiklojuma konstrukcija |
Kāpēc viena un tā pati sērija var darboties atšķirīgi
Divi izstrādājumi ar vienu un to pašu nominālās sērijas apzīmējumu var atšķirties pēc sakausējuma, sienu biezuma, kameras dizaina, aparatūras sistēmas, stikla konfigurācijas un termiskās pārrāvuma konstrukcijas. Tāpēc sērijas numuri ir jāuzskata par identifikatoriem sistēmā, nevis universālām veiktspējas etiķetēm.
Tehniskai iegādei un dizaina saskaņošanai ir lietderīgi salīdzināt sekciju rasējumus blakus. Tādējādi ir vieglāk noteikt atšķirības, par kurām ir grūti spriest tikai pēc produktu nosaukumiem.
Atvēršanas konfigurāciju izvēle
Atvēršanas stils tieši ietekmē ventilāciju, tīrīšanu, redzamības līnijas, aparatūras slodzi, ūdens apsaimniekošanu un to, kā atvere mijiedarbojas ar telpu vai fasādi. Piemērota konfigurācija sākas ar paredzēto lietojumu, nevis tikai izskatu.
Darbība ar eņģēm var nodrošināt efektīvu ventilāciju un skaidru atvēršanas zonu. Tas ir noderīgi, ja tieša gaisa plūsma un praktiska darbība ir prioritāte.
Bīdāmās lapas pārvietojas savā plaknē, kas var būt noderīgi, ja ārējais vai iekšējais klīrenss šūpojošai vērtnei ir ierobežots.

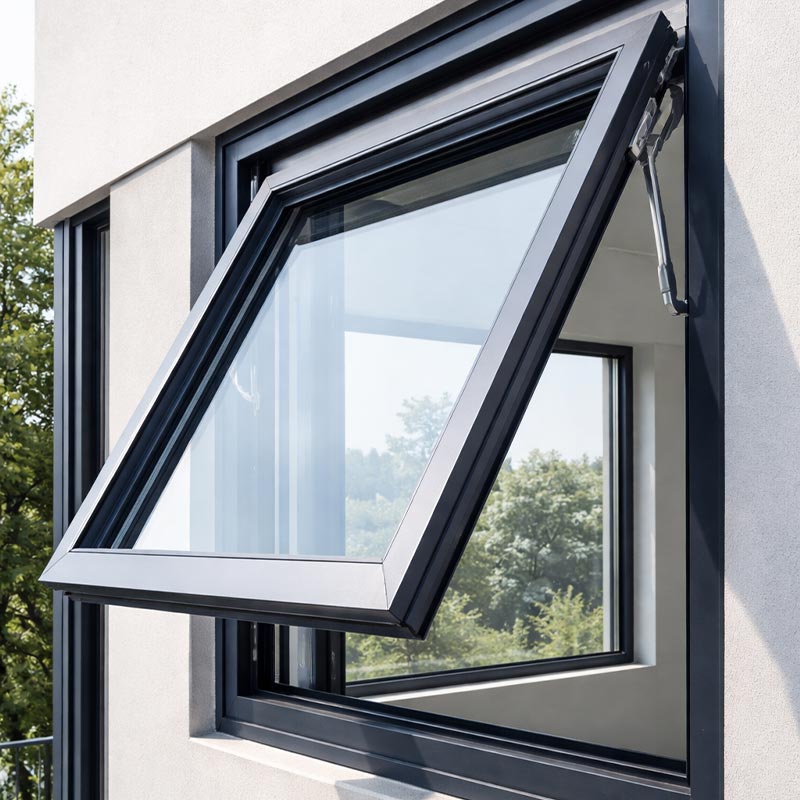

Darbība ar augšējo eņģēm var nodrošināt ventilāciju, vienlaikus palīdzot pārvaldīt nelielu lietu, ja atvēruma ģeometrija un blīves ir pareizi izstrādātas.
Vairāki savienoti paneļi var izveidot plašu atvērumu, ja projektam ir nepieciešams spēcīgāks savienojums starp iekšējām un ārējām telpām.
Korpusu sistēmas
Korpusa bloki var nodrošināt relatīvi tiešu gaisa plūsmas ceļu, un tos parasti izmanto vietās, kur ir svarīga ventilācija. Tā kā vērtne izvirzās atvēršanas virzienā, dizaineriem jāpārbauda mēbeļu izvietojums, cirkulācijas ceļi, tīrīšanas piekļuve un aparatūras sasniedzamība.
Bīdāmās sistēmas
Bīdāmās vienības bieži tiek izvēlētas vietās, kur ir vēlama vietu taupoša atvēršanas kustība. Sliežu ceļa izlīdzināšana, rullīšu kvalitāte, drenāža un kustīgā paneļa un rāmja attiecības ir svarīgas vienmērīgai darbībai. Bīdāmo sistēmu nevajadzētu vērtēt tikai pēc tā, cik gludi pārvietojas izstāžu zāles paraugs, kad tas ir jauns; nozīme ir arī ilgtermiņa sliežu ceļa ģeometrijai un aparatūras apkopei.
Markīzes un specializētas konfigurācijas
Markīzes var būt praktiski piemērotas kontrolētai ventilācijai un var radīt atšķirīgu fasādes ritmu. Specializētās konfigurācijās var arī apvienot dažādus atvēršanas režīmus, piemēram, bīdāmās un vērtņu funkcijas, lai pielāgotos sarežģītiem telpu izkārtojumiem.
Siltuma veiktspēja un laikapstākļu kontrole
Termisko veiktspēju nenosaka tikai alumīnijs. Svarīgs jautājums ir par to, kā siltums pārvietojas visā komplektācijā un kā rāmis, stikls, blīves, starplikas un apkārtējā konstrukcija pārvalda šo kustību.
Tradicionālais alumīnijs ir ļoti vadošs. Ēkās, kurām nepieciešama uzlabota siltuma veiktspēja, termiski bojātas sistēmas var pārtraukt tiešo vadošo ceļu caur rāmi, izmantojot zemas vadītspējas separatoru starp metāla sekcijas daļām. Šim nolūkam parasti izmanto termobarjeras, kuru pamatā ir PA66.
Kāpēc termiski pārtraukumi ir svarīgi
Termiskā pārtraukuma galvenais mērķis ir samazināt tiešo siltuma pārnesi caur rāmi. Pareizi izstrādāta sistēma var arī uzlabot iekšējās virsmas temperatūru un samazināt kondensāta iespējamību piemērotos iekštelpu un āra apstākļos.
Tomēr termiskā pārtraukuma veiktspēja ir atkarīga no vairāk nekā vienkāršas izolācijas sloksnes pievienošanas. Termiskās barjeras ģeometrija, nepārtrauktība ap stūriem, stikla malu dizains, aparatūras saskarnes, rāmja dziļums, blīves un uzstādīšana ietekmē reālo rezultātu.
Gaisa, ūdens un vēja pretestība
Laika apstākļu veiktspēja ir jāvērtē kā sistēma. Kompresijas blīves, drenāžas kanāli, blīves, stiklojuma saskarnes, spiediena vadība, stūru savienojumi un rāmja ģeometrija veicina gala rezultātu.
Vēja pretestība ir vienlīdz atkarīga no visas konfigurācijas. Profila stingrība, stikla izmēri, atstatums starp konstrukcijām, pastiprinājums, enkurojums un ēkas augstums var būtiski mainīt konstrukcijas prasības. Tāpēc produkta specifikācija, kas nenorāda testa vai dizaina kontekstu, ir rūpīgi jāinterpretē.
| Izpildes zona | Galvenās sastāvdaļas | Tipisks inženierijas fokuss |
|---|---|---|
| Termiskā | Termiskā barjera, rāmja ģeometrija, stikls, starplikas, blīves | Samaziniet vadošos un konvektīvās siltuma ceļus |
| Gaisa necaurlaidība | Blīves, stūru savienojumi, aparatūras kompresija | Darbības un kustības laikā saglabājiet nepārtrauktu blīvējumu |
| Ūdens necaurlaidība | Drenāžas kanāli, raudu celiņi, blīves, spiediena kontrole | Novirziet nejaušu ūdeni prom no iekšējām virsmām |
| Vēja pretestība | Profila stingrība, stikls, armatūra, enkuri | Kontrolējiet novirzi un uzturiet drošu darbību zem slodzes |
Ēkām, kas ir jutīgas pret klimatu, šī visas sistēmas pieeja ir īpaši svarīga. Specifikācijā ir jāpaskaidro, kuras mezgla daļas veicina nepieciešamo veiktspēju, nevis jāuzrāda viens izolēts veiktspējas numurs bez konteksta.
Stikls, blīves, aparatūra un kanalizācija
Rāmis ir tikai viena atveres daļa. Stikls, blīves, aparatūra un drenāža var noteikt, vai gatavā vienība darbojas, kā paredzēts ikdienas lietošanā.
Stikla konfigurācija
Saistībā ar profilu sistēmu jāņem vērā stikla biezums, rūts skaits, dobuma platums, pārklājuma izvēle, akustiskā konfigurācija un drošības prasības. Smagāks stikls palielina slodzi, ko nes vērtne un aparatūra, tāpēc savietojamība ir jāpārbauda, nevis jāpieņem.
Piemēram, vairāku rūtiņu izolēta stiklojuma vienība var uzlabot termiskos un akustiskos rādītājus, bet rāmim ir jābūt pietiekamam stiklojuma kabatas dziļumam un konstrukcijas kapacitātei, lai atbalstītu izvēlēto konstrukciju. Tāpēc stikla izvēlei jānotiek kopā ar rāmja izvēli.
Blīves un blīves
Blīves uztur kontaktu starp sastāvdaļām, kurām nepieciešama kontrolēta atdalīšana. Blīvēšanas sistēmas, kuru pamatā ir EPDM, tiek plaši izmantotas arhitektūras pielietojumos, jo tās nodrošina noderīgus laikapstākļu raksturlielumus, ja tās ir pareizi norādītas un uzstādītas.
Svarīga ir arī blīvējuma ģeometrija. Blīvei jābūt pietiekami saspiestai, lai saglabātu nepārtrauktību, bet nepārslogotu tiktāl, ka darbība kļūst nevajadzīgi sarežģīta. Stūra savienošana, blīves garums, savienojumu izvietojums un uzstādīšanas kvalitāte veicina blīvējuma uzticamību.
Aparatūra
Eņģes, slēdzenes, rullīši, rokturi, ierobežotāji, berzes balsti un daudzpunktu sistēmas ir jāpielāgo vērtnes izmēram un svaram. Aparatūras jauda jāņem vērā līdzās darbības biežumam un vides iedarbībai.
Drenāža
Pareizi nosusināts rāmis nemēģina padarīt katru virsmu absolūti sausu. Tā vietā tas pārvalda nejaušu mitrumu, virzot ūdeni pa kontrolētiem ceļiem uz ārējiem izplūdes punktiem. Drenāžas atverēm pēc izgatavošanas, apdares, uzstādīšanas un tīrīšanas jāpaliek neaizsegtām.
- Stikla savietojamība:Apstipriniet biezumu, svaru, kabatas dziļumu un stiklojuma metodi.
- Blīvējuma nepārtrauktība:Ja nepieciešams, pārbaudiet stūrus, savienojumus, saspiešanu un nomaiņas piekļuvi.
- Aparatūras ietilpība:Saskaņojiet armatūras ar vērtnes svaru, izmēriem un atvēršanas biežumu.
- Drenāžas ceļš:Pārbaudiet, vai ūdenim ir noteikts ceļš uz ārpusi.
Virsmas apstrāde un ilglaicīgs izskats
Virsmas apstrāde ir gan vizuāla, gan funkcionāla alumīnija arhitektūras sistēmas daļa. Apdare ietekmē krāsu, faktūru, izturību pret apkārtējās vides iedarbību, tīrāmību un gatavās fasādes uztveramo kvalitāti.
Izplatītas pieejas ietver anodēšanu, pulverkrāsošanu, siltuma pārneses efektus, lai radītu koksnes graudu izskatu, un pārklājumus uz fluorogļūdeņraža bāzes prasīgiem ārējiem lietojumiem. Katra metode rada atšķirīgu virsmas raksturu, un tā ir jāizvēlas atbilstoši vēlamajam izskatam un vides apstākļiem.
Anodētas virsmas
Anodēšana rada kontrolētu oksīda slāni uz alumīnija virsmas. Tas var radīt metālisku apdari un izturīgu arhitektonisko izskatu, vienlaikus saglabājot vizuālo savienojumu ar pamatā esošo alumīnija materiālu.
Pulverkrāsošana
Pulverkrāsojums nodrošina plašu krāsu elastību un tiek plaši izmantots mūsdienu dzīvojamo un komerciālo fasāžu apdarei. Tas var atbalstīt standarta krāsu sistēmas un projektam specifisku apdari, ja tiek pareizi kontrolēta pamatnes sagatavošana, pirmapstrāde, sacietēšana un pārklājuma kvalitāte.
Koksnes graudu efekti
Termiskās pārneses metodes var radīt vizuālus rakstus, kas atgādina kokmateriālus, vienlaikus saglabājot alumīnija substrātu. Šī pieeja ir noderīga, ja projektā tiek meklēts siltāks arhitektoniskais izskats, nemainot pamatmateriāla platformu.
Kas būtu jāpārbauda?
| Pabeigšanas opcija | Vizuāls raksturs | Noderīgs apsvērums |
|---|---|---|
| Anodēšana | Metālisks un arhitektonisks | Noderīga, ja vēlams alumīnija dabīgais raksturs |
| Pulverkrāsošana | Plašs vienkrāsainu krāsu un faktūru klāsts | Piemērots daudzām dzīvojamo un komerciālo krāsu programmām |
| Termiskā pārnese | Koksnes graudu izskats | Noderīgs projektiem, kuros mūsdienīgs kadrējums tiek apvienots ar siltākiem vizuāliem elementiem |
| Fluoroglekļa pārklājums | Arhitektonisks ārējais izskats | Var apsvērt prasīgākas fasādes ekspozīcijas gadījumā, ja tas ir pareizi norādīts |
Krāsu konsekvencei ir nozīme arī tad, ja vienā fasādē ir uzstādītas vairākas vienības. Projekta specifikācijā jādefinē apdares veids, krāsas atsauce, spīduma vai tekstūras cerības un pieņemami pārbaudes kritēriji.
Sistēmu pielāgošana ēku lietojumprogrammām
Dažādi ēku tipi izvirza dažādas prasības atverēm. Tā vietā, lai meklētu vienu universālu konfigurāciju, dizaineriem ir jānosaka projekta dominējošās vides un darbības prasības.
Prioritātes bieži ietver dienasgaismu, ventilāciju, akustisko komfortu, piekļuvi tīrīšanai, siltuma kontroli un līdzsvaru starp vizuālajām proporcijām un praktisko izmantošanu.
Atkārtota darbība, lielāki stiklojuma izmēri, fasādes saskaņošana, drošība, izturība un konsekvents izskats var kļūt svarīgāki.
Vēja spiediens, noenkurošanās, konstrukcijas novirze, ūdens apsaimniekošana un apkopes pieejamība ir pelnījuši detalizētu inženiertehnisko pārskatu.
Sāls gaiss palielina materiālu izvēles, virsmas sagatavošanas, pārklājuma kvalitātes, drenāžas un aparatūras izturības pret koroziju nozīmi.
Dzīvojamo telpu apsvērumi
Mājās parasti ir vajadzīgas atveres, kuras ir viegli darbināt, tīrīt, ventilēt un uzturēt. Guļamistabām var būt noderīgi akustiskie apsvērumi, dzīvojamās telpās var būt prioritāte lielākam stiklotām virsmām, un virtuvēs vai vannas istabās var būt nepieciešama praktiska ventilācija. Ideālā konfigurācija ir atkarīga no telpas, nevis tikai no ēkas kategorijas.
Komerciāli apsvērumi
Komerciālajām ēkām var būt biežāki atvēršanas cikli un augstākas koordinācijas prasības. Viena un tā paša moduļa atkārtota uzstādīšana padara izmēru konsekvenci īpaši svarīgu. Sistēmas izvēles laikā jāapspriež aparatūras izturība, nomaiņas pieejamība un apdares viendabīgums.
Daudzstāvu un atklātas fasādes
Palielinoties ēkas augstumam un ekspozīcijai, vēja un ūdens uzvedība kļūst nozīmīgāka. Rāmis jāanalizē kopā ar stikla izmēriem, stiprinājuma punktiem, malām, šķērsām un apkārtējās sienas konstrukciju. Ir svarīgi arī saskaņot ārējo kanalizāciju un iekšējo apdari, lai atvere pēc uzstādīšanas darbotos pareizi.
Rūpnieciskā vide
Rūpnieciskās iekārtas var pakļaut atveres putekļiem, mitrumam, ķīmiskām vielām, temperatūras izmaiņām vai intensīvai tīrīšanai. Šādās situācijās virsmas apstrāde, blīvējuma izvēle, aparatūras aizsardzība un piekļuve apkopei var kļūt svarīgāki par dekoratīviem elementiem.
Kā lasīt tehnisko specifikāciju
Labai tehniskajai specifikācijai vajadzētu padarīt sistēmu saprotamu, nepaļaujoties uz mārketinga valodu. Pircējiem, arhitektiem, inženieriem un uzstādītājiem jāspēj noteikt, kas faktiski tiek piegādāts un uz kādiem nosacījumiem attiecas norādītā veiktspēja.
| Specifikācija Prece | Ko meklēt | Kāpēc tas ir svarīgi |
|---|---|---|
| Sakausējums un rūdījums | Precīzs materiāla apzīmējums | Nodrošina pamatu mehāniskās uzvedības izpratnei |
| Profilu sērija | Nominālie saimes un sekcijas izmēri | Palīdz noteikt rāmja sistēmu un pieejamo stiklojuma vietu |
| Stikla uzkrāšanās | Rūts biezums, dobums, konfigurācija | Attiecas tieši uz svara, termiskām, akustiskām un drošības prasībām |
| Termiskais dizains | Termiskā pārtraukuma materiāls un konfigurācija | Parāda, kā tiek pārvaldīta vadoša siltuma pārnese |
| Gaisa un ūdens veiktspēja | Pārbaudīta vai noteikta veiktspēja ar skaidriem nosacījumiem | Izvairās no izolētu skaitļu interpretācijas bez konteksta |
| Vēja pretestība | Pakāpe, projektētais spiediens vai līdzvērtīga testa bāze | Saista sistēmu ar projekta ekspozīciju un strukturālajām prasībām |
| Pabeigt | Pārklāšanas vai anodēšanas process un krāsas atsauce | Nosaka izskatu un virsmas apstrādes prasības |
Lūdziet sekciju rasējumus
Profila sadaļa ir viens no visnoderīgākajiem dokumentiem tehniskai salīdzināšanai. Tas var atklāt, vai izstrādājumam ir termiskās kameras, kur atrodas stikls, kā darbojas blīves, kur tek drenāžas kanāli un cik daudz vietas ir pieejama aparatūrai.
Pajautājiet, ko raksturo veiktspējas skaitļi
Skaitļi ir vērtīgi tikai tad, ja ir skaidrs to konteksts. Siltuma koeficients var raksturot konkrētu sekciju, stiklojuma konstrukciju vai pilnīgu montāžu. Ūdensnecaurlaidības vai vēja pretestības klasifikācija var būt saistīta ar noteiktu testa konfigurāciju. Tāpēc tehniskajās specifikācijās ir jāpaskaidro pārbaudītais vai aprēķinātais stāvoklis, nevis jāuzrāda skaitļi bez atsauces konfigurācijas.
Atdaliet standarta funkcijas no projekta opcijām
Daži raksturlielumi ir standarta produktu saimei, savukārt citi ir atkarīgi no projekta prasībām. Skaidrā specifikācijā ir jānošķir standarta profila opcijas, pieejamās stikla konfigurācijas, apdares iespējas, aparatūras paketes un pielāgotie izmēri.
Biežākās specifikācijas un uzstādīšanas kļūdas
Daudzas veiktspējas problēmas neizraisa pats pamatmateriāls. Tās rodas nesaskaņotu komponentu, neskaidru specifikāciju, sliktas ražošanas kontroles vai uzstādīšanas detaļu dēļ, kas nav saskaņotas ar logu un durvju sistēmu.
- Izvēle tikai pēc izskata:Plāns rāmis var izskatīties pievilcīgs, taču tam joprojām ir nepieciešama pietiekama konstrukcijas kapacitāte paredzētajam stikla izmēram un vides slodzei.
- Ignorējot stikla svaru:Smagāks stiklojums maina vērtnes slodzi un var ietekmēt aparatūras izvēli, eņģes, rullīšus un rāmja novirzi.
- Sērijas numura uzskatīšana par veiktspējas vērtējumu:Viena nominālā sērija var saturēt dažādas konstrukcijas un termiskās konfigurācijas.
- Nepietiekami novērtēta drenāža:Drenāžas ceļu var bloķēt hermētiķis, gruži, nepareiza apstrāde vai uzstādīšanas kļūdas.
- Nepiemērotas aparatūras izmantošana:Aparatūrai jāatbilst atvēršanas izmēriem, vērtnes svaram, darbības biežumam un ekspozīcijai.
- Instalācijas koordinācijas izlaišana:Pat labi konstruēta iekārta var darboties slikti, ja perimetra saskarne nav pareizi noslēgta, noenkurota un iztukšota.
- Apdares nosaukumu salīdzināšana specifikāciju vietā:Diviem pārklājumiem ar līdzīgiem krāsu nosaukumiem var būt atšķirīgas procesa prasības un ārējās veiktspējas īpašības.
- Paļaujoties uz neskaidru ilgmūžības valodu:Apgalvojumi, piemēram, “ļoti izturīgs” vai “ilgstošs”, ir mazāk noderīgi nekā noteikta informācija par materiālu, apdari, testēšanu un apkopi.
Uzstādīšana ir daļa no sistēmas
Atvere jāuzstāda tā, lai tās rāmis paliktu pareizi izlīdzināts, mehāniski nostiprināts un integrēts sienas konstrukcijā. Perimetra savienojumiem ir nepieciešami atbilstoši materiāli un detaļas, lai pārvaldītu kustību un mitrumu.
Izlīdzināšana ir īpaši svarīga bīdāmām un daudzpunktu sistēmām. Rāmis, kas ir nedaudz ārpus kvadrāta, var radīt nevienmērīgu saspiešanu, priekšlaicīgu aparatūras nodilumu vai sarežģītu darbību. Tāpēc uzstādīšanas pielaides ir jānosaka pirms darba uzsākšanas.
Kāpēc precīzā ražošana ir svarīga
Ekstrūzija ir tikai ražošanas procesa sākums. Arhitektūras atveres parasti ietver griešanu, CNC apstrādi, urbšanu, stūru apstrādi, montāžu, iestiklošanu, blīvēšanu, virsmas apdari, pārbaudi un iepakošanu. Katrs posms var ietekmēt galīgo montāžu.
Izmēru konsekvence ir īpaši svarīga, jo logi un durvis satur vairākas savstarpēji mijiedarbīgas sastāvdaļas. Ja cauruma pozīcija, griezuma garums, stūra savienojums vai stiklojuma kabata ir pretrunīgi, problēma vēlāk var parādīties kā aparatūras problēma, izlīdzināšanas problēma, blīvējuma problēma vai instalācijas regulēšana.
Ekstrūzijas kontrole
Ekstrudētajiem profiliem ir jāsaglabā paredzētā sekcijas ģeometrija noteiktās pielaidēs. Konsekvence kļūst svarīgāka, ja profili tiek savienoti lielos mezglos vai kad vairākām vienībām ir vizuāli jāsaskaņo fasāde.
CNC apstrāde
Datorvadīta apstrāde var uzlabot aparatūras caurumu, drenāžas funkciju, rokturu pozīciju, stūru saskarņu un citu svarīgu darbību atkārtojamību. Apstrādes vērtība slēpjas ne tikai automatizācijā, bet arī atkārtojamā procesa kontrolē un pārbaudē.
Montāžas kvalitāte
Montāžas komandām ir jāsaprot saistība starp rāmja izmēriem, blīvēm, stiklu, aparatūru un kanalizāciju. Pareizs komponentu izvietojums var būt tikpat svarīgs kā komponentu kvalitāte. Nepareizi uzstādīta augstākās kvalitātes blīve joprojām ir uzstādīšanas defekts.
Pārbaudes punkti
- Ienākošo materiālu pārbaude:Apstipriniet norādīto sakausējumu, profila izmērus un redzamā materiāla stāvokli.
- Apstrādes pārbaude:Pārbaudiet kritiskos caurumus, spraugas, drenāžas atveres un izmērus saskaņā ar apstiprinātajiem rasējumiem.
- Montāžas pārbaude:Pārbaudiet stūru izlīdzināšanu, aparatūras uzstādīšanu, blīvējuma nepārtrauktību un stiklojuma atbalstu.
- Funkcionālā pārbaude:Atkārtoti darbiniet reprezentatīvos blokus, lai apstiprinātu vienmērīgu kustību un bloķēšanu.
- Pabeigt pārbaudi:Pārskatiet krāsu, pārklājuma izskatu, skrāpējumus, apstrādes pēdas un redzamus virsmas defektus.
Disciplinēts ražošanas process rada ciešāku saikni starp tehnisko specifikāciju un to, kas nonāk būvlaukumā. Šis savienojums ir īpaši vērtīgs projektiem ar atkārtotiem moduļiem vai stingru fasādes koordināciju.
Praktiskā atlases sistēma
Sistemātisks atlases process var padarīt specifikācijas darbu skaidrāku un samazināt risku, ka tiek neievērota kāda kritiska prasība.
- Nosakiet ēkas vidi:Nosakiet klimatu, iedarbību, ēkas augstumu, orientāciju, mitrumu, sāls iedarbību un tīrīšanas apstākļus.
- Definējiet atvēršanas funkciju:Izlemiet, vai ventilācijai, lielām brīvām atverēm, kompaktai kustībai, drošībai, piekļuvei vai akustiskajai vadībai ir augstākā prioritāte.
- Definējiet stiklojuma prasību:Nosakiet stikla biezumu, rūts skaitu, drošības raksturlielumus, akustiskos mērķus un paredzamo vienības svaru.
- Nosakiet strukturālās prasības:Pārskatiet atvēršanas izmērus, vēja slodzes, laidumu, noenkurojumu un paredzamos darbības spēkus.
- Nosakiet siltuma prasības:Nosakiet, vai ir nepieciešama termiski bojāta konfigurācija, un saskaņojiet to ar stiklojuma sistēmu.
- Nosakiet virsmas apstrādi:Izvēlieties anodēšanu, pulverkrāsošanu, koksnes graudu izskatu vai citu noteiktu apdari atbilstoši vides iedarbībai un arhitektūras nolūkam.
- Definējiet aparatūru:Pieskaņojiet eņģes, slēdzenes, rokturus, rullīšus, balstus un citus piederumus atbilstoši vērtnes izmēram un darbības biežumam.
- Pārskatiet instalāciju:Apstipriniet sienas saskarnes, enkurojumu, starplikas, perimetra savienojumus, drenāžas un regulēšanas piekļuvi.
- Pārskatiet dokumentāciju:Pārliecinieties, vai rasējumi, specifikācijas, pārbaudes kritēriji un apstiprinātie apdares paraugi atbilst ražošanas pasūtījumam.
Projektu komandām, kas salīdzina sistēmas, noderīga novērtēšanas matrica var koncentrēties uz izmērāmām īpašībām, nevis uz vispārīgiem produktu aprakstiem.
| Novērtēšanas kategorija | Galvenais jautājums | Vēlamie pierādījumi |
|---|---|---|
| Materiāls | Vai sakausējums un rūdījums ir skaidri definēti? | Materiāla tehniskā specifikācija |
| Profils | Vai sekcija atbilst atvēruma izmēram un slodzei? | Profilu rasējums un projekta dati |
| Stiklojums | Vai sistēma var nodrošināt nepieciešamo stikla uzkrāšanos? | Stiklojuma kabatas izmēri un slodzes dati |
| Termiskā | Vai siltuma stratēģija ir piemērota ēkai? | Sistēmas detaļas un termiskās veiktspējas dati |
| Laikapstākļi | Kā tiek pārvaldīts gaiss un ūdens? | Blīvējuma izkārtojums, drenāžas dizains un testa dati |
| Aparatūra | Vai operētājsistēma ir saderīga ar vērtni? | Aparatūras grafiks un kravnesība |
| Pabeigt | Vai virsmas apstrāde ir piemērota videi? | Apdares specifikācija un pārbaudes standarts |
| Uzstādīšana | Vai iekārtu var konsekventi uzstādīt un regulēt? | Instalācijas informācija un metodes paziņojums |
Visnoderīgākā specifikācija ir tāda, ko var saprast projektēšanas, iepirkuma, ražošanas, kvalitātes kontroles un uzstādīšanas komandas, neprasot dažādas interpretācijas katrā posmā.
Kad pielāgošanai ir jēga
Pielāgotas konfigurācijas var būt noderīgas, ja standarta moduļi pilnībā neatbilst projekta prasībām. Kopējās pielāgošanas jomas ietver profila izmērus, atvēruma izmēru, stikla konfigurāciju, aparatūras kombinācijas, apdari, krāsu, termiskās pārrāvuma konstrukciju un īpašas saskarnes detaļas.
Pielāgošana joprojām jākontrolē ar dokumentētu tehnisko procesu. Pielāgotam izstrādājumam ir nepieciešami apstiprināti rasējumi, noteiktas pielaides, skaidras materiālu prasības un konsekventa pārbaudes metode. Pielāgošana ir visefektīvākā, ja tā atrisina reālas projekta prasības, nevis palielina sarežģītību bez funkcionālas priekšrocības.
Tehniskās komunikācijas loma
Laba komunikācija starp projekta komandu un ražotāju var novērst problēmas, no kurām iespējams izvairīties. Svarīga informācija ietver atvēruma izmērus, stikla specifikācijas, paredzamo vides iedarbību, veiktspējas prioritātes, vēlamo darbību, apdares prasības, uzstādīšanas ierobežojumus un attiecīgos vietējos standartus.
Skaidri jautājumi bieži sniedz labākas atbildes nekā plaši pieprasījumi. Profila sadaļas, sakausējuma kategorijas, stiklojuma diapazona, aparatūras veida, blīvējuma materiāla, virsmas apstrādes procesa un piemērojamās veiktspējas klasifikācijas pieprasīšana rada noderīgāku tehnisko sarunu, nekā vienkārši jautāt, vai produkts ir “augstas kvalitātes”.
FAQ
Šie jautājumi attiecas uz izplatītākajiem tehniskiem apsvērumiem, izvēloties un precizējot modernas alumīnija arhitektūras atveres.
Kas padara alumīniju piemērotu mūsdienu arhitektūras logiem un durvīm?
Alumīnijs apvieno salīdzinoši zemu konstrukcijas svaru ar noderīgu mehānisko izturību, lielisku ekstrūzijas elastību, izmēru stabilitāti un plašu virsmas apdares iespēju klāstu. Šīs īpašības ļauj ražotājiem izveidot detalizētas profila sekcijas, kurās ir integrētas stiklojuma kabatas, kameras, blīves, drenāžas ceļi un aparatūras saskarnes.
Vai 6061-T6 vienmēr ir labāks par 6063-T5?
6061-T6 parasti piedāvā lielāku mehānisko izturību, savukārt 6063-T5 ir plaši piemērots arhitektūras ekstrūzijai un detalizētu profilu ražošanai. Piemērotais sakausējums ir atkarīgs no konstrukcijas prasībām, sekcijas ģeometrijas, ražošanas vajadzībām un paredzētā pielietojuma.
Ko man saka rāmja sērijas numurs?
Sērijas numurs parasti identificē profilu saimi vai nominālo rāmja izmēru noteiktā sistēmā. Tas ir noderīgs organizēšanai un salīdzināšanai, taču to nevajadzētu uzskatīt par universālu veiktspējas novērtējumu, jo sakausējums, sienu biezums, kameras dizains, stiklojums, aparatūra un testēšanas apstākļi var atšķirties.
Kāpēc alumīnija rāmjos tiek izmantoti termiskie pārtraukumi?
Termiskais pārtraukums pārtrauc tiešo vadošo ceļu caur metāla rāmi. Tas var uzlabot siltuma veiktspēju un palīdzēt pārvaldīt iekšējo virsmu temperatūru, ja visa sistēma ir pareizi konstruēta ar piemērotu stiklojumu un blīvējumu.
Kurš atvēršanas veids ir vislabākais ventilācijai?
Katrai telpai nav vienas labākās konfigurācijas. Vēršu un nojumju konstrukcijas var nodrošināt tiešu ventilāciju, savukārt bīdāmās sistēmas var būt piemērotākas vietās, kur pieejamais atvēruma attālums ir ierobežots. Izvēloties, jāņem vērā gaisa plūsma, telpas plānojums, piekļuve tīrīšanai, laikapstākļi un darbības paradumi.
Cik svarīga ir stikla izvēle?
Stikls ir viena no vissvarīgākajām pilnīgas atveres daļām. Tās biezums, svars, rūts konfigurācija, drošības raksturlielumi un termiskās vai akustiskās īpašības ietekmē rāmja dizainu, aparatūras izvēli, stiklojuma kabatas savietojamību un vispārējo veiktspēju.
Vai virsmas krāsu var pielāgot?
Daudzas alumīnija arhitektūras sistēmas atbalsta plašu krāsu un apdari. Atkarībā no izvēlētās apstrādes, pielāgošana var ietvert standarta arhitektūras krāsas, metāliskus efektus, koka graudu izskatu un projektam specifiskas krāsu atsauces.
Kas jāpārbauda pirms ražošanas uzsākšanas?
Apstipriniet apstiprināto profilu sistēmu, sakausējumu un rūdījumu, atvēršanas izmērus, stiklojuma veidojumu, aparatūru, blīves, drenāžas izkārtojumu, apdari, krāsu atsauci, pielaides, uzstādīšanas saskarnes un piemērojamās veiktspējas prasības. Apstiprinātajiem rasējumiem jāatspoguļo galīgā ražošanas konfigurācija.
Vai lielām stiklotām atverēm var izmantot tādu pašu sistēmu kā mazākiem dzīvojamo māju logiem?
Nav obligāti. Lielākas atveres rada dažādas konstrukcijas un aparatūras prasības, jo īpaši, ja stikls kļūst smagāks vai palielinās vēja iedarbība. Lielāki mezgli ir jāpārskata, izmantojot to faktiskos izmērus, slodzes, profila ģeometriju, stiegrojumu, stiklojumu un enkurošanas apstākļus.
Kā būtu jānovērtē laikapstākļi?
Gaisa necaurlaidība, ūdensnecaurlaidība un vēja pretestība jāņem vērā kopā ar visu montāžu. Pārskatiet blīves, stūru savienojumus, drenāžas ceļus, profila ģeometriju, stiklojumu, aparatūras saspiešanu, uzstādīšanas saskarnes un nosacījumus, kādos tika sasniegti norādītie testa rezultāti.
Kāpēc uzstādīšanas kvalitāte ir tik svarīga?
Uzstādīšana nosaka, vai projektētais rāmis var pareizi darboties faktiskajā ēkā. Izlīdzināšana, enkuri, perimetra savienojumi, drenāža, stiklojuma atbalsts un aparatūras regulēšana ietekmē darbību un laika apstākļu veiktspēju. Labi izstrādāts produkts joprojām var darboties nekvalitatīvi, ja instalēšana ir nekonsekventa.
Kāda informācija ražotājam jāsaņem par pielāgotu projektu?
Noderīga informācija par projektu ietver atvēruma izmērus, ēkas veidu, vides iedarbību, vēlamo atvēršanas stilu, stikla konfigurāciju, strukturālās prasības, termiskās prasības, apdari un krāsu, aparatūras preferences, uzstādīšanas ierobežojumus un attiecīgos tehniskos standartus.
Labākas atveres, izmantojot labākas specifikācijas
Mūsdienīgas fasādes atvēršanas veiktspēja ir daudzu saistītu lēmumu rezultāts. Alumīnijs nodrošina pielāgojamu konstrukcijas platformu, taču gala rezultāts ir atkarīgs arī no profila dizaina, sakausējuma izvēles, stiklojuma, termiskās atdalīšanas, blīvēm, aparatūras, drenāžas, virsmas apstrādes, ražošanas precizitātes un uzstādīšanas.
Tāpēc pārdomāta specifikācija sākas ar faktiskajiem būvniecības apstākļiem. Kad šie nosacījumi ir saprasti, kļūst vieglāk izvēlēties atvēršanas konfigurāciju, definēt piemērotu rāmju saimi, koordinēt stiklojuma sistēmu, noteikt nepieciešamos laikapstākļu un termiskās īpašības un noteikt ražošanas un uzstādīšanas laikā nepieciešamos pārbaudes punktus.
Šī pieeja arī nodrošina labāku saziņu visā projektā. Arhitekti var izskaidrot projektēšanas nolūku, inženieri var definēt veiktspējas prasības, iepirkumu grupas var salīdzināt tehniskās konfigurācijas, ražotāji var sagatavot precīzus ražošanas dokumentus, un uzstādītāji var strādāt, izmantojot skaidru saskarnes detaļu kopumu.
Projektiem, kuros nepieciešama strukturāla veiktspēja, tīras arhitektūras līnijas, laika apstākļu pārvaldība, elastīga apdare un praktiska ilgtermiņa darbība, rūpīgi izstrādātas alumīnija sistēmas nodrošina daudzpusīgu pamatu. Galvenais ir nevis izvēlēties sarežģītāko konfigurāciju, bet gan izvēlēties konfigurāciju, kas atbilst ēkai, videi un tam, kā cilvēki izmantos telpu.
Nepieciešama jūsu projekta tehniskā konfigurācija?
Projektam specifiska profila izvēlei, atvēršanas konfigurācijām, stiklojuma savietojamībai, virsmas apdarei un pielāgotām arhitektūras prasībām,sazinieties ar mumslai apspriestu tehniskās detaļas ar ražotāja komandu.
